Red Jacket merülőszivattyú-rendszerek

Red Jacket® sorozatú
merülő turbinaszivattyúk

Üzemanyagtöltő infrastruktúrája sarokköve, a Red Jacket®sorozatú
merülő turbinaszivattyúk (Submersible Turbine Pump, STP) képezik azt az alapmodellt,
, amely meghatározza a nagy átbocsátású, nagy megbízhatóságú üzemanyagtöltő alkalmazások előtt álló mércét.

Árajánlatkérés



A Red Jacket® merülőszivattyú-rendszerek

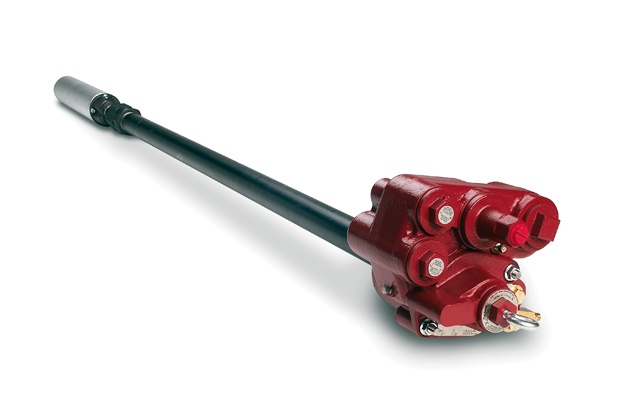

A Red Jacket® STP

A Red Jacket® AG STP



Red Jacket® LPG Premier






A Red Jacket® STP

A Red Jacket STP a világ legszélesebb körben telepített merülő üzemanyag-szivattyúja. Ennek oka, hogy a Red Jacket máig is a legmagasabb hatékonyságot és üzemanyagáramot biztosítja az iparágban – a legalacsonyabb áramfogyasztás mellett. A Red Jacket 1878 óta folytatja a kitűnő minőségű, megbízható – TARTÓSNAK TERVEZETT – szivattyúk építésének hagyományát.

Lehetőségek kiterjedt választéka
¾, 1½ vagy 2 lóerős változatok állnak rendelkezésre 3 fázissal/50Hz-cel, hogy illeszkedjenek az alkalmazások és telephelyi konfigurációk széles választékához.

Nyomástechnológia
Kevesebb a csövezés és kevesebb a mozgó alkatrész az egyenértékű szivattyúrendszerekhez képest, gőzzár kockázata nélkül.

Egyenletes áramlási sebesség
Hatékonyan szivattyúzhat üzemanyagot nagyobb távolságokra, magasabb hőmérsékleten és nagyobb tengerszint feletti magasságra.

Integrált vezetékszivárgás
A mechanikus vagy elektronikus vezetékszivárgást a TLS megfigyelőrendszer felügyeli, automatikus leállítási funkcióval a környezet maximális védelméért.

Egyedileg kivehetőre tervezve
Eltávolítása esetén az elzárószelep, a szivárgásdetektor és a szifonpatron a csőidomban marad, és nem igényli a lecsatlakoztatást.

Veszélyelkülönítés
A kivehető rész eltávolításakor az elektromos csatlakozás automatikusan megszakad. Ez azt jelenti, hogy a csőidomban és az el nem szigetelt alagcsövekben lévő üzemanyag biztonságosan visszavezethető a tartályba, ami megelőzi a kifolyást és csökkenti a szervizköltségeket.

Függőleges termékkibocsátás
Könnyebb csatlakozást tesz lehetővé a vízszintes csővezetékhez, szabványos csőszerelvényekkel.

Kettős szifoncsatlakozó
A két szifonpatron-csatlakozó több rendszerhez is lehetővé teszi a csatlakozást. Az egyedi forgó kialakítás egyszerűbb csatlakoztatásra ad módot.

Rögzíthető elzárószelep
Könnyen csökkenthető a nyomás és biztonságosan engedhető ki a csőidomban és a vezetékben el nem szigetelt termék a tartályba tesztelés vagy karbantartás céljából.

Elsőrendű motortervezés

  • Nagyobb áramlási sebességek, alacsonyabb áramfogyasztás, ugyanakkor fokozott biztonság és megbízhatóság jellemzi.
  • Akár 5%-kal fokozódó áramlás – a továbbfejlesztett kivitelű állórész és gyűjtőedényház nagyobb üzemanyagutat biztosít.
  • 8%-kal kisebb áramfogyasztás – a hatékonyabb motorkialakítás 8%-os csökkenést eredményez az áramfogyasztásban.
  • Jobb minőség – a Red Jacket motorgyártása révén javult a minőség, ami azt jelenti, hogy a piac többi STP egységéhez képest hosszabb üzemidőt nyújt az állomásnak.
  • Univerzális kompatibilitás – kevesebb alkatrészt kell készleten tartani.
  • Fokozott megbízhatóság – a továbbfejlesztett csapágy-kialakítás és a korszerűsített szigetelés hosszabb motorélettartamot biztosít.
  • Nagyobb biztonság – a versenytársak modelljeihez képest a maximális hőmérséklet ~125 fokkal alacsonyabb marad. A fejlett csatlakozóelkülönítés a legújabb gyulladásbiztossági előírásokat is teljesíti.

Fejlett tömítéscső-kialakítás

  • Gyors telepítés, egyszerű szerviz és vizsgálat, és új mércét teremt az elektromos és környezeti biztonság terén:
  • Beépített elszigetelt árammegszakító doboz – elektromos csatlakozóház épült a csőidomba, tökéletesen elszigetelve az üzemanyag útjától.
  • Könnyen telepíthető és szervizelhető – nincs szükség módosításra a mágnescsiga beszereléséhez, amely gyorsan megoldható.
  • Fokozott elektromos biztonság – az automatikus elektromos mágnescsiga a kivehető csavarok eltávolításakor leválaszt.
  • Környezetbarát – a kivehető tömítés automatikus törése a csavar eltávolításakor gondoskodik az üzemanyag visszavezetéséről a tartályba, amely védi a környezetet a szennyeződéssel, a telephely tulajdonosait pedig a kapcsolódó felelősségvállalással szemben.
  • Innovatív elzárószelep-kialakítás – A „nyit” beállítás egyszerűbbé teszi a vezeték vizsgálatát és szervizelését.
Red Jacket 4” méretű víz alatti turbinaszivattyú
Lóerő 0.75 1.5 1,5 x 4 2,0
Alapverziók
Gyorsan telepíthető modellek P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Alkatrészszámok 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Rögzített hosszúságú modellek P75U17-3 RJ P150U17-3 RJ X4P150U17 RJ P200U17-4 RJ
Alkatrészszámok 410177-014 410177-011 410177-012 410177-013
Üzemanyag-kompatibilitás Dízel, 100% kőolaj, 80% kőolaj 20% etanollal, metanol, TAME (terc-amil-metil-éter), ETBE (etil-terc-butil-éter) vagy MTBE (metil-terc-butil-éter)
Teljesítményadatok
Áramlási arány: 0,7 bar benzin esetében 200 LPM 300 LPM 220 LPM 330 LPM
Statikus nyomás kőolaj esetében 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Telepítési követelmények
Áramellátás 3 fázis, 50Hz, 380–450 V váltakozó áram
Szükséges nettó pozitív szívófej (Net Positive Suction Head) 100 mm-rel a szivattyú belépő csonkja felett
Tanúsítvány
ATEX tanúsítvány II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
A biztonságos használatra vonatkozó különleges előírások A telepítési, működési és karbantartási előírásokat az 577014-049 kézikönyv tartalmazza
A korábbi STP modellek helyettesítése terepen
Új UMP-k (unitized motor pump) állnak rendelkezésre a régi 3-as fázisú és egyfázisú modellekhez – kérjük, nézze meg a Red Jacket aktuális EU-s árlistáját
style switcher






style switcher

A Red Jacket® AG STP

Alternatívüzemanyag-töltő infrastruktúrája sarokköve, a Red Jacket® AG sorozatú merülő turbinaszivattyúk a Red Jacket® modell alapjaira épülnek, és kifejezetten az alternatív üzemanyagok zord környezetéhez szükséges rugalmasságra lettek kialakítva.

A Red Jacket® AG STP kompatibilis az akár 100%-os etanol- vagy metanolkoncentrációkkal is, az MTBE-, ETBE- vagy TAME-koncentrációk esetén pedig akár 20%-ig biztosítja a kompatibilitást. Rendelkezik a megújuló bioüzemanyagokkal történő használat UL79A és UL79B tanúsítványával.



Red Jacket 4” méretű víz alatti turbinaszivattyú
Lóerő 0.75 1.5 1,5 x 4 2,0
Alapverziók
Gyorsan telepíthető modellek P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Alkatrészszámok 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Üzemanyag-kompatibilitás Dízel, 100% kőolaj, 80% kőolaj 20% etanollal, metanol, TAME (terc-amil-metil-éter), ETBE (etil-terc-butil-éter) vagy MTBE (metil-terc-butil-éter)
Teljesítményadatok
Áramlási arány: 0,7 bar benzin esetében 200 LPM 300 LPM 220 LPM 330 LPM
Statikus nyomás kőolaj esetében 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Telepítési követelmények
Áramellátás 3 fázis, 50Hz, 380–450 V váltakozó áram
Szükséges nettó pozitív szívófej (Net Positive Suction Head) 100 mm-rel a szivattyú belépő csonkja felett
Tanúsítvány
ATEX tanúsítvány II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
A biztonságos használatra vonatkozó különleges előírások A telepítési, működési és karbantartási előírásokat az 577014-049 kézikönyv tartalmazza
A korábbi STP modellek helyettesítése terepen
Új UMP-k (unitized motor pump) állnak rendelkezésre a régi 3-as fázisú és egyfázisú modellekhez – kérjük, nézze meg a Red Jacket aktuális EU-s árlistáját






Fejlett kialakítás

Install

Könnyen telepíthető és szervizelhető

A rögzített sebességű technológia nemcsak mérsékli a telepítés költségeit, hanem az elektromos interferenciát is kiküszöböli az ATG-, POS-, kamera- és interkomegységekkel. A Red Jacket szivattyúk ezenkívül integrált mágnescsigát és elosztódobozt is tartalmaznak, szükségtelenné téve ezáltal a külső részegységek használatát, ami tovább egyszerűsíti a telepítési folyamatot.

Check

Globális biztonsági tanúsítvány

A Red Jacket merülő turbinaszivattyúkból álló portfóliója megoldások széles választékát kínálja, amelyek nemcsak a világszintű szabványok előírásait teljesítik, de az összes jelentős szabályozó testület is elismeri őket.


Fejlett kezelőszervek

Áramlásoptimalizálás

Figyelemmel kísérheti a telephelyi keresletet, és további szivattyúkat állíthat be, hogy minden keresleti körülmény között biztosítsa az optimális üzemanyag-áramlást.

Csatlakozási képesség

TLS-450PLUS rendszeréhez csatlakozva aktiválhatja a bekötött tartályokat az egyszerűen beállítható üzemanyag-paraméterei alapján.

Egyedi felhasználói hozzáférés

A nagy keresletet tapasztaló telephelyeken két Red Jacket STP szivattyú csövekkel való összekötésével gondoskodhat a megfelelő áramlási sebességről, és hogy a szivattyúk szükség esetén átvehessék egymás funkcióját.






style switcher

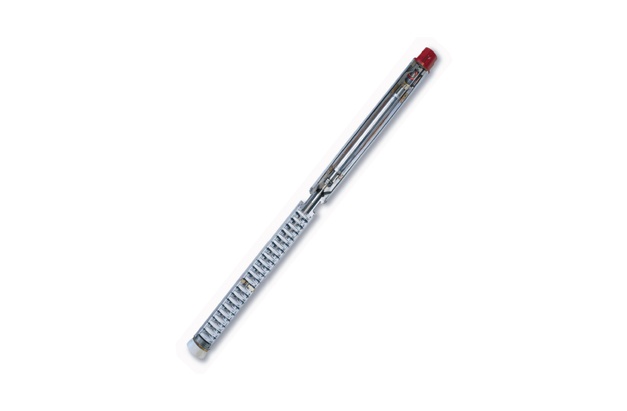

LPG Premier termékcsalád

Az LPG-szivattyúzás leghatékonyabb módja

A vásárlói élmény javítása, az LPG nagyobb távolságokra való eljuttatása, a töltőállomás rugalmas kialakítása és a gőzzár kiküszöbölése érdekében tartsa fenn a kulisszák mögött az optimális áramlási sebességértékeket.

  •   Red Jacket Premier – az áramlási sebesség 70 liter percenként, 7 bar nyomással
  •   Red Jacket Premier MidFlow – az áramlási sebesség 100 liter percenként, 7 bar nyomással
  •   Red Jacket Premier HiFlow – az áramlási sebesség 150 liter percenként, 7 bar nyomással

Red Jacket Premier

  • Belépő szintű lehetőség az alacsonyabb áramlási sebességet igénylő helyzetekhez.
  • Az áramlási sebesség 70 liter percenként, 7 bar nyomással.

Red Jacket Premier MidFlow

  • Az alacsonytól közepesig terjedő áramlási sebességet igénylő LPG-tankolási alkalmazásokhoz.
  • Az áramlási sebesség 100 liter percenként, 7 bar nyomással.

Red Jacket Premier HiFlow

  • Nagyobb kapacitású telepítési helyek, például haszongépjármű-tankolási létesítmények és palackozóüzemek számára.
  • Az áramlási sebesség 150 liter percenként, 7 bar nyomással.

Speciálisan edzett motorcsapágy-tengelyvégcsapok rozsdamentes acélból, széngrafitötvözet csapágyakkal

Hidrodinamikailag megtervezett beömlőnyílás lyukakkal a gőz elszivárgásához, az áramlási útvonal optimalizálásáért

Innovatív folyadékáram a motoron keresztül hűtés és kenés céljából

Celconból (acetál-kopolimerekből) öntött lapátkerekek és összekapcsolt porlasztók, hidraulikusan kiegyensúlyozva a csendes üzemelés és a hosszú élettartam érdekében

Simára csiszolt bronz csapágytartó, amely javítja az áramlást és csillapítja a rezgést

Modell Premier Premier Mid Flow Premier HiFlow
Áramlási arány 7 bar esetében 70 liter/perc 100 liter/perc 150 liter/perc
Áramlási arány maximális hatékonyságnál 70 liter/perc 6,8 bar esetében 130 liter/perc 5,8 bar esetében 130 liter/perc 8,1 bar esetében
Áramlási arány 4 bar esetében 100 liter/perc 170 liter/perc 190 liter/perc
Motor VAC 380-415 380-415 380-415
Hz 50 50 50
Lóerő 3 3 5
kW 2.2 2.2 3.7
Szivattyúfázisok 21 17 24
Egység hossza (mm) 1506 1506 1896
Egység súlya (kg) 39 39 48
