Seria de pompe submersibile cu turbină Red Jacket®

Seria de pompe submersibile cu
turbină Red Jacket®

Punctul forte al infrastructurii de alimentare cu combustibil,
seria de pompe submersibile cu turbină Red Jacket®,
este modelul fundației care stabilește standardul pentru
aplicații cu rulaje mari și fiabilitate înaltă.

Obțineți o ofertă



Sistemele de pompare submersibile Red Jacket®

Red Jacket® STP

Red Jacket® AG STP



Red Jacket® LPG Premier

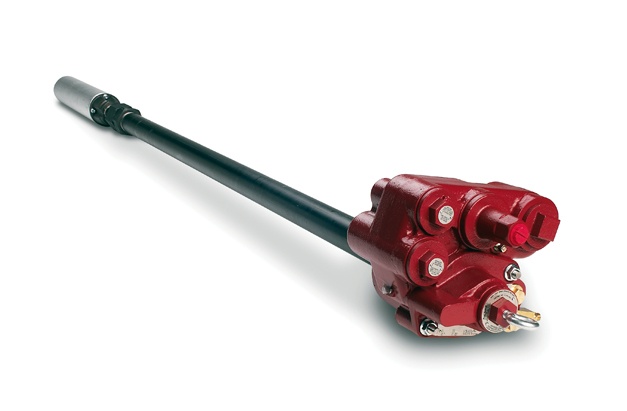

Red Jacket® STP

Red Jacket STP este pompa submersibilă de combustibil instalată pe scara cea mai largă din lume. Asta deoarece Red Jacket continuă să asigure cea mai mare eficiență, cel mai bun debit de combustibil și cel mai redus consum de energie din domeniu. Din 1878, Red Jacket a continuat tradiția de a construi o pompă fiabilă, de înaltă calitate, CONSTRUITĂ PENTRU A DURA.

Opțiuni de extindere a gamei
Versiuni cu ¾, 1½ sau 2 cp, trifazice sau la 50 Hz, pentru a se potrivi la o gamă largă de aplicații și configurați ale locației.

Tehnologia presiunii
Mai puține conducte și mai puține părți mobile față de sistemele de absorbție echivalente, fără riscul de blocare a vaporilor.

Debit constant
Pompează eficient combustibil pe distanțe mai mari, la intervale de temperatură și altitudini mai mari.

Scurgeri pe conducte integrate
Scurgeri pe conducte controlate mecanic sau electronic de sistemul de monitorizare TLS, cu oprire automată pentru o protecție maximă a mediului.

Parte extractibilă cu design unic
La demontare, supapa de control, detectorul de scurgeri și cartușul sifonului rămân în galerie și nu necesită deconectarea.

Izolare față de pericole
Conexiunea electrică se întrerupe automat când se demontează partea extractibilă. Asta înseamnă că întreg combustibilul din galerie și scurgerile din conducte neizolate sunt trimise în siguranță înapoi către rezervor, împiedicând stropirea și reducând costurile de service.

Descărcare pe verticală a produselor
Permite o conectare mai ușoară structura de conducte orizontale folosind fitinguri standard pentru conducte.

Porturi duble pentru sifoane
Două porturi de cartușe de sifon permit conectarea la mai multe sisteme. Designul unic în spirală permite o conectare mai ușoară.

Supapă de control care poate fi încuiată
Determinați cu ușurință presiunea și scurgeți în siguranță produsul neizolat din galerie și de pe conductă în rezervor, pentru testare sau întreținere.

Proiectare superioară a motorului

  • Debite mai mari, consum mai mic de energie, siguranță și fiabilitate crescute.
  • Debit mărit cu până la 5% – statorul îmbunătățit și designul carcasei recipientului asigură trasee mai largi pentru combustibil.
  • Consum de energie cu 8% mai mic – designul mai eficient al motorului are ca rezultat o reducere de 8% a energiei în wați.
  • Calitate mai bună – fabricația motorului Red Jacket implică o calitate îmbunătățită, ceea ce înseamnă perioade de funcționare mai lungi față de alte pompe STP de pe piață.
  • Compatibilitate universală – mai puține piese de stocat.
  • Fiabilitate îmbunătățită – designul îmbunătățit al lagărelor și izolarea reproiectată duc la o durată de viață prelungită a motorului.
  • Siguranță crescută – temperatura maximă rămâne la ~125 de grade, mai rece față de modelele concurente. Separarea îmbunătățită a conectorilor respectă cele mai recente standarde de rezistență la scântei.

Design avansat al galeriei pacherului

  • Instalare rapidă, service și testare simple, stabilește standardul de siguranță electrică și de mediu:
  • Casetă încorporată izolată a contractorului – carcasa conexiunii electrice este încorporată în galerie și este complet izolată de traseul combustibilului.
  • Instalare și service ușoare – nu este necesară nicio reglare pentru montarea îmbinării, asamblarea este rapidă.
  • Siguranță electrică crescută – îmbinarea electrică automată se deconectează la demontare șuruburilor părții extractibile.
  • Prietenoasă cu mediul – întreruperea automată a sigilării părții extractibile la scoaterea șuruburilor asigură scurgerea automată a combustibilului înapoi în rezervor, protejând mediul împotriva contaminării și proprietarii locației de răspunderea aferentă.
  • Designul inovator al supapei de verificare – setarea pe „deschis” simplifică activitățile de testare și de service pentru conducte.
Pompe submersibile pentru turbine Red Jacket 4"
Putere 0.75 1.5 1,5 x 4 2,0
Versiuni standard
Modele cu configurare rapidă P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Coduri de piesă 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Modele cu lungime fixă P75U17-3 RJ P150U17-3 RJ X4P150U17 RJ P200U17-4 RJ
Coduri de piesă 410177-014 410177-011 410177-012 410177-013
Combustibil compatibil Diesel, 100% petrol, 80% petrol cu 20% etanol, metanol, TAME, ETBE sau MTBE
Specificații de performanță
Debit la 0,7 bari în petrol 200 LPM 300 LPM 220 LPM 330 LPM
Presiune statică în petrol 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Cerințe privind instalarea
Sursă de alimentare electrică 3 faze, 50 Hz, 380 – 415 V c.a.
NPSH (presiune de aspirație pozitivă netă) necesară 100 mm deasupra intrării pompei
Certificare
Omologare ATEX II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Condiții speciale pentru utilizare în siguranță Consultați manualul 577014-049 pentru detalii privind cerințele de instalare, utilizare și întreținere
Produse de înlocuire pentru modelele STP mai vechi
Noile UMP de schimb sunt disponibile pentru vechile modele cu 3 faze, respectiv cu o singură fază – consultați lista curentă de prețuri pentru UE pentru modelele Red Jacket
style switcher






style switcher

Pompa STP Red Jacket® AG

Punctul forte al infrastructurii de alimentare cu combustibili alternativi, seria AG de pompe submersibile cu turbină Red Jacket® este încorporată în fundația modelului The Red Jacket® și este proiectată special pentru a rezista la mediul aspru al combustibililor alternativi.

Pompa STP Red Jacket® AG este compatibilă cu concentrații de etanol sau de metanol de până la 100% și cu concentrați de MTBE, ETBE sau TAME de până la 20%, fiind certificată UL79A și UL79B pentru utilizare cu biocombustibili regenerabili.



Pompe submersibile pentru turbine Red Jacket 4"
Putere 0.75 1.5 1,5 x 4 2,0
Versiuni standard
Modele cu configurare rapidă P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Coduri de piesă 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Combustibil compatibil Diesel, 100% petrol, 80% petrol cu 20% etanol, metanol, TAME, ETBE sau MTBE
Specificații de performanță
Debit la 0,7 bari în petrol 200 LPM 300 LPM 220 LPM 330 LPM
Presiune statică în petrol 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Cerințe privind instalarea
Sursă de alimentare electrică 3 faze, 50 Hz, 380 – 415 V c.a.
NPSH (presiune de aspirație pozitivă netă) necesară 100 mm deasupra intrării pompei
Certificare
Omologare ATEX II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Condiții speciale pentru utilizare în siguranță Consultați manualul 577014-049 pentru detalii privind cerințele de instalare, utilizare și întreținere
Produse de înlocuire pentru modelele STP mai vechi
Noile UMP de schimb sunt disponibile pentru vechile modele cu 3 faze, respectiv cu o singură fază – consultați lista curentă de prețuri pentru UE pentru modelele Red Jacket






Proiectare avansată

Install

Instalare și service simple

Tehnologia cu viteză fixată reduce costurile de instalare și evită interferența electrică cu dispozitive precum ATG, POS, camere și intercom. Pompele Red Jacket sunt prevăzute, de asemenea, cu o îmbinare integrată și o casetă de joncțiune care elimină necesitatea componentelor externe, simplificând și mai mult procesul de instalare.

Check

Certificare de siguranță globală

Portofoliul Red Jacket de pompe submersibile cu turbină conține o varietate de soluții care respectă standardele globale și care sunt recunoscute de către majoritatea organismelor importante de reglementare.


Comenzi avansate

Optimizarea debitelor

Monitorizați cerea de la locație și amplasați pompe suplimentare pentru a asigura un debit optim de combustibil care să acopere cererea în toate condițiile.

Conectivitate

Conectați-vă la TLS-450PLUS pentru a activa rezervoarele pe baza unor parametri ușor de setat ai combustibilului din rezervoarele cu galerii.

Acces personalizat pentru utilizatori

Montați împreună la aceeași galerie două pompe STP Red Jacket STP în locațiile cu cerere mare pentru a asigura debite corespunzătoare și capacitatea ca pompele să se susțină una pe alta.






style switcher

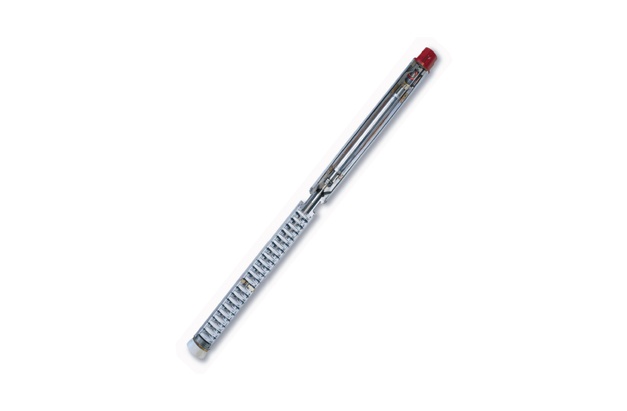

Gama LPG Premier

Cea mai eficientă modalitate de a pompa LPG

Mențineți debite optime silențioase pentru a îmbunătăți experiența clienților, pompați LPG la distanțe mai mari, obțineți flexibilitate la proiectarea stației și eliminați condițiile de blocare a vaporilor.

  •   Red Jacket Premier – debit de 70 de litri pe minut la 7 bari
  •   Red Jacket Premier MidFlow – debit de 100 de litri pe minut la 7 bari
  •   Red Jacket Premier HiFlow – debit de 150 de litri pe minut la 7 bari

Red Jacket Premier

  • Opțiune pentru începători, pentru cerințe de debit reduse.
  • Debit de 70 de litri pe minut la 7 bari.

Red Jacket Premier MidFlow

  • Pentru aplicații de realimentare cu LPG cu cerințe de debit redus sau intermediar.
  • Debit de 100 de litri pe minut la 7 bari.

Red Jacket Premier HiFlow

  • Pentru instalații cu capacitate mai mare precum stații de alimentare a vehiculelor comerciale și ateliere de umplere a recipientelor.
  • Debit de 150 de litri pe minut la 7 bari.

Pivoți ai lagărelor motorului întăriți special, construiți din oțel inoxidabil cu lagăre din aliaj carbon-grafit

Priză de alimentare proiectată hidrodinamic cu orificii de evacuare a vaporilor pentru a optimiza traseul debitului

Curgere inovatoare a lichidului prin motor pentru răcire și lubrifiere

Rotoarele și distribuitoarele interblocate turnate din Celcon (copolimeri Acetel) sunt echilibrate hidraulic pentru o funcționare silențioasă și o durată lungă de viață

Suport al lagărelor din bronz lustruit pentru a îmbunătăți debitul și a amortiza vibrațiile

Model Premier Premier Mid Flow Premier HiFlow
Debit la 7 bari 70 litri/min. 100 litri/min. 150 litri/min.
Protok pri maksimalnoj efikasnosti 70 litri/min. la 6,8 bari 130 litri/min. la 5,8 bari 130 litri/min. la 8,1 bari
Debit la 4 bari 100 litri/min. 170 litri/min. 190 litri/min.
Motor V c.a. 380-415 380-415 380-415
Hz 50 50 50
Cp 3 3 5
kW 2.2 2.2 3.7
Trepte pompă 21 17 24
Lungime unitate (mm) 1506 1506 1896
Greutate unitate (kg) 39 39 48
