Red Jacket-dykpumpesystemer

Red Jacket®-serien af dykturbinepumper

Red Jacket®-serien af dykturbinepumper er grundpillen i din påfyldningsinfrastruktur, der sætter standarden for påfyldningsmetoder med høj kapacitet og pålidelighed.

Få et tilbud



Red Jacket®-dykpumpesystemer

Red Jacket® STP

Red Jacket® AG STP



Red Jacket® LPG Premier

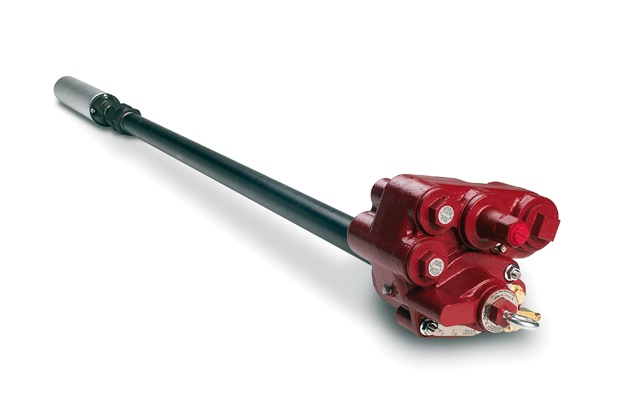

The Red Jacket® STP

Red Jacket STP er verdens mest udbredte dykbrændstofpumpe. Grunden til dette er, at Red Jacket bliver ved med at give den bedste effektivitet og det bedste brændstof-flow med branchens laveste energiforbrug. Siden 1878 har vi med Red Jacket fortsat vores tradition med at skabe en pålidelig pumpe i god kvalitet, der er bygget til at holde.

Omfattende sortimentmuligheder
¾, 1½ eller 2 HP-versioner med 3 faser/50Hz, der passer til en lang række formål og tankkonfigurationer.

Trykteknologi
Mindre rørsystemer og færre bevægelige dele end tilsvarende sugningssystemer uden risiko for damplås.

Ensartet flow-hastighed
Pump brændstof effektivt over større afstande ved højere temperaturer og i større højder.

Lækage i integreret rørledning
Lækager i elektroniske eller mekaniske rørledninger registreres af TLS-overvågningssystemet med automatisk nedlukning for at beskytte miljøet bedst muligt.

Unikt designet udsugning
Når kontrolventilen, lækagedetektoren og opsamlingspatronen fjernes, forbliver de i manifolden og skal ikke kobles fra.

Fareisolering
Den elektriske forbindelse brydes automatisk, når udsugningen fjernes. Det betyder, at brændstof i manifolden og de ikke-isolerede afløb til rørledningen sendes sikkert tilbage i tanken, hvilket forhindrer spild og reducerer serviceomkostningerne.

Lodret produktudledning
Gør det nemmere at fastgøre til vandrette rør ved hjælp af almindelige rørfittings.

To opsamlingsporte
De to opsamlingspatronporte giver mulighed for tilslutning til flere systemer. Det unikke drejelige design gør det nemmere at tilslutte.

Kontrolventil, der kan låses
Fjern trykket hurtigt, og dræn ikke-isolerede produkter i manifolden og rørledningen sikkert ind i tanken, så den kan testes og vedligeholdes.

Overlegent motordesign

  • Højere flow-hastigheder, lavere strømforbrug samt forbedret sikkerhed og pålidelighed.
  • Op til 5% øget flow – forbedret design af stator og beholderhuset giver større brændstofveje.
  • 8 % mindre strømforbrug – mere effektivt motordesign medfører en reduktion af watt på 8 %.
  • Bedre kvalitet – Red Jackets motorproduktion giver en forbedret kvalitet, hvilket betyder mere oppetid for stationen end med andre STP'er på markedet.
  • Universel kompatibilitet – færre dele på lager.
  • Forbedret pålidelighed – forbedret lejedesign og opgraderet isolering forlænger motorens levetid.
  • Forbedret sikkerhed – maksimaltemperaturen forbliver ca. 50 grader køligere ifht. konkurrenternes modeller. Den forbedrede adskillelse af konnektorer overholder de seneste standarder for flammesikring.

Avanceret design af pakkermanifold

  • Kan hurtigt installeres og er let af efterse og teste og sætter standarden for elektrisk og miljømæssig sikkerhed:
  • Indbygget, isoleret kontrahentboks – den elektriske forbindelses hus er indbygget i manifolden og er fuldstændig isoleret fra brændstofvejen.
  • Nem at installere og servicere – det kræver ingen justering at montere pladen, og monteringen kan hurtigt gennemføres.
  • Forbedret elektrisk sikkerhed – den automatiske elektriske plade frakobles, når udsugningens bolte fjernes.
  • Miljøvenlig – automatisk åbning af udsugningens forsegling, når bolten fjernes, sikrer, at brændstoffet automatisk drænes tilbage i tanken, hvilket beskytter miljøet mod forurening og forhindrer, at stationens medarbejdere gøres ansvarlige.
  • Innovativt designede kontrolventiler – "Åbn"-indstillingen gør det lettere at teste og efterse rørledninger.
Red Jacket 4" turbinedykpumper
Hestekræfter 0.75 1.5 1,5 x 4 2,0
Standardudgaver
Indstillelige modeller (Quick set) P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Varenumre 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Modeller med fast længde P75U17-3 RJ P150U17-3 RJ X4P150U17 RJ P200U17-4 RJ
Varenumre 410177-014 410177-011 410177-012 410177-013
Brændstofkompatibilitet Diesel, 100 % råolie, 80 % råolie med 20 % ethanol, metanol, TAME, ETBE eller MTBE
Ydeevne
Kapacitet ved 0,7 bar i benzin 200 liter pr. minut 300 liter pr. minut 220 liter pr. minut 330 liter pr. minut
Statisk tryk i råolie 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Installationskrav
Strømforsyning 3-faset, 50 Hz, 380-415 volt vekselstrøm
Nødvendig tilløbshøjde (NPSH) 100 mm over pumpeindgang
Certificering
ATEX-godkendelse II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Særlige betingelser for sikker brug Se installations-, drifts- og vedligeholdelseskrav i vejledning 577014-049
Erstatninger for ældre dykpumpemodeller (STP)
Nye enhedspumper (UMP’er) kan erstatte gamle trefasede og enkeltfasede modeller – se den aktuelle EU-prisliste for Red Jacket-pumper
style switcher






style switcher

The Red Jacket® AG STP

Red Jacket® AG-serien af dykturbinepumper er nervecenteret i din infrastruktur til alternative brændstoffer, og desuden er den baseret på Red Jacket®-modellen og specielt designet til at være modstandsdygtig i det krævende miljø for alternative brændstoffer.

Red Jacket® AG STP er kompatibel med ethanol- eller methanolkoncentrationer på op til 100 % og MTBE-, ETBE- eller TAME-koncentrationer på op til 20 % og er desuden UL79A- og UL79B-certificeret til brug med fornyelige brændstoffer.



Red Jacket 4" turbinedykpumper
Hestekræfter 0.75 1.5 1,5 x 4 2,0
Standardudgaver
Indstillelige modeller (Quick set) P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Varenumre 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Brændstofkompatibilitet Diesel, 100 % råolie, 80 % råolie med 20 % ethanol, metanol, TAME, ETBE eller MTBE
Ydeevne
Kapacitet ved 0,7 bar i benzin 200 liter pr. minut 300 liter pr. minut 220 liter pr. minut 330 liter pr. minut
Statisk tryk i råolie 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Installationskrav
Strømforsyning 3-faset, 50 Hz, 380-415 volt vekselstrøm
Nødvendig tilløbshøjde (NPSH) 100 mm over pumpeindgang
Certificering
ATEX-godkendelse II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Særlige betingelser for sikker brug Se installations-, drifts- og vedligeholdelseskrav i vejledning 577014-049
Erstatninger for ældre dykpumpemodeller (STP)
Nye enhedspumper (UMP’er) kan erstatte gamle trefasede og enkeltfasede modeller – se den aktuelle EU-prisliste for Red Jacket-pumper






Avanceret design

Install

Let at installere og efterse

Teknologien med fast hastighed nedbringer installationsudgifterne og fjerner risikoen for elektrisk interferens med din ATG eller POS, kameraer og samtaleanlæg. Red Jacket-pumper har også en integreret plade og samlingsboks, der fjerner behovet for eksterne komponenter og strømliner installationsprocessen yderligere.

Check

Global sikkerhedscertificering

Red Jacket-porteføljen af dykturbinepumper omfatter en lang række løsninger, der overholder globale standarder og er anerkendt af alle større myndigheder.


Avancerede kontrolfunktioner

Optimering af flow

Overvåg efterspørgslen på stationen, og opsæt flere pumper for at sikre et optimalt brændstof-flow til alle former for efterspørgsel.

Mulighed for at oprette forbindelse

Kobl produkter til din TLS-450PLUS for at aktivere tanke baseret på hurtigt indstillede brændstofparametre i tanke med manifold.

Tilpasset brugeradgang

Sammenføj to Red Jacket STP'er med manifold på stationer med stor efterspørgsel for at sikre flow-hastigheder og muligheden for reservepumper.






style switcher

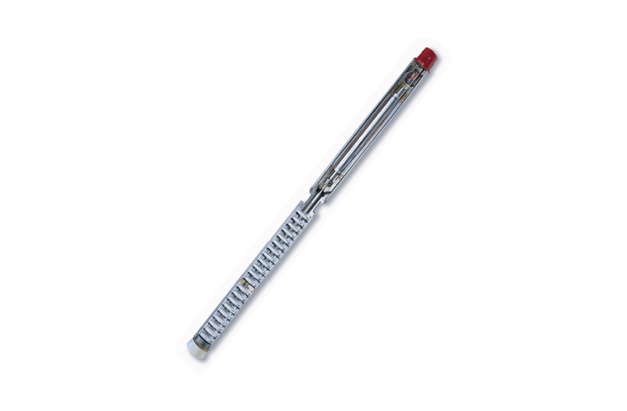

Førsteklasses LPG-sortiment

Den mest effektive måde at pumpe LPG på

Oprethold de optimale flow-hastigheder støjsvagt, så kunderne får en bedre oplevelse, pump LPG over større afstande, få et fleksibelt stationsdesign, og fjern betingelser, der fører til damplås.

  •   Red Jacket Premier – flow-hastighed 70 liter pr. minut ved 7 bar
  •   Red Jacket Premier MidFlow - flow-hastighed 100 liter pr. minut ved 7 bar
  •   Red Jacket Premier HiFlow - flow-hastighed 150 liter pr. minut ved 7 bar

Red Jacket Premier

  • Grundlæggende valgmulighed til stationer med behov for lavere flow-hastighed.
  • Flow-hastighed 70 liter pr. minut ved 7 bar.

Red Jacket Premier MidFlow

  • Til LPG-påfyldningsformål med krav om lav til mellemhurtig flow-hastighed.
  • Flow-hastighed 100 liter pr. minut ved 7 bar.

Red Jacket Premier HiFlow

  • Til installationer med højere kapacitet som f.eks. anlæg til påfyldning af erhvervskøretøjer og tappehaller.
  • Flow-hastighed 150 liter pr. minut ved 7 bar.

Særligt solide motorlejer af rustfrit stål med grafitlegering på lejerne

Hydrodynamisk designet indløb med dampudgangshuller, der optimerer flow-vejen

Innovativ væskegennemstrømning gennem motoren nedkøler og giver mulighed for smøring

Skovlhjul og sammenlåste ledehjul formet af Celcon (Acetel-copolymerer), som er hydraulisk afbalancerede og giver støjsvag drift samt længere holdbarhed

Udglattet bronzelejeholder, der giver et bedre flow og dæmper vibration

Model Premier Premier med mellem kapacitet Premier med høj kapacitet
Kapacitet ved 7 bar" 70 liter pr. minut 100 liter pr. minut 150 liter pr. minut
Kapacitet ved maksimal effekt 70 liter pr. minut ved 6,8 bar 130 liter pr. minut ved 5,8 bar 130 liter pr. minut ved 8,1 bar
Kapacitet ved 4 bar" 100 liter pr. minut 170 liter pr. minut 190 liter pr. minut
Motor VAC 380-415 380-415 380-415
Hz 50 50 50
Hk 3 3 5
KW 2.2 2.2 3.7
Pumpestadier 21 17 24
Længde (mm) 1506 1506 1896
Vægt (kg) 39 39 48
