Погружные турбинные насосы серии Red Jacket®

Насосы Red Jacket® — это сердце заправочной инфраструктуры. Модельный ряд погружных насосов задает стандарты высокого качества и надежности устройств для АЗС.

Отправить запрос



Погружные насосные системы Red Jacket®

Red Jacket® STP

Red Jacket® AG STP



Red Jacket® LPG Premier

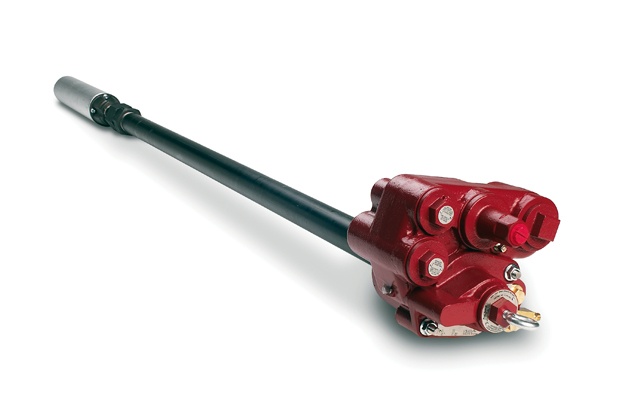

Погружной турбинный насос Red Jacket®

Погружной турбинный насос Red Jacket – самый популярный насос в мире. Это самая высокая производительность и скорость потока топлива, самое низкое энергопотребление среди аналогов. Производится с 1878 г. Это продукт, о котором говорят «сделан на совесть».

Широкий выбор опций
3-фазные насосы мощностью ¾, 1½ или 2 л.с., что позволяет применять их на самых разных АЗС.

Напорная технология
Меньшее количество труб и подвижных частей в гидравлической системе по сравнению со всасывающей технологией, без риска образования воздушных пробок.

Стабильные параметры потока
Эффективная перекачка топлива на большие расстояния, в том числе в условиях высокой окружающей температуры и большого перепада высот.

Интегрированный контроль утечек из напорной линии
Механический или электронный контроль утечек из напорной линии с помощью систем Veeder-Root TLS с функцией автоматического отключения насоса для обеспечения безопасности окружающей среды.

Уникальная конструкция съемной части
При демонтаже контрольный клапан, датчик утечек и сифонный картридж остаются в пакере и не требуют отсоединения.

Обеспечение безопасности труда
Электрическое соединение автоматически разрывается при демонтаже съемной части и топливо в пакере и неизолированном трубопроводе безопасно возвращается в резервуар, что предотвращает его разлив и снижает сервисные затраты.

Вертикальный выход топлива
Обеспечивается простое подключение к горизонтальному трубопроводу с помощью стандартных трубных фитингов.

Два сифонных порта
Два порта сифонных картриджей позволяют подключать несколько резервуаров к одному насосу. Уникальная шарнирная конструкция обеспечивает легкость подключения.

Блокируемый контрольный клапан
Легкость сброса давления и безопасного слива неизолированного топлива в пакере и линии обратно в резервуар для проверок или технического обслуживания системы.

Безупречная конструкция

  • Высокая скорость подачи топлива, низкое энергопотребление, повышенная надежность и безопасность.
  • Улучшенная конструкция корпуса и разъема обеспечивает больший тракт прохождения топлива и увеличение скорости потока на 5%.
  • Двигатель с улучшенным КПД позволяет снизить потребляемую мощность на 8%.
  • Улучшение качества сборки и технических характеристик означает повышение коэффициента непрерывной эксплуатации. Эти показатели значительно опережают показатели аналогов на рынке.
  • Универсальная совместимость – меньше запчастей.
  • Улучшенная конструкция корпуса и изоляции повышает надежность изделия и обеспечивает более долгий срок службы.
  • Постоянная рабочая температура насоса на 125 градусов меньше, чем у аналогов, что повышает его безопасность и отвечает самым последним нормам противопожарной безопасности.

Улучшенная конструкция съемной части

  • Быстрый монтаж, простое обслуживание и проверка задают стандарты электробезопасности и экологичности:
  • Встроенный изолированный блок переключателя: корпус электрических соединений встроен в съемную часть и полностью изолирован от топливного тракта.
  • Простой монтаж и обслуживание не требуют регулировки и ускоряют процесс сборки.
  • Повышенная электробезопасность: электрическое соединение автоматически разрывается при демонтаже съемных креплений.
  • Автоматическое отсоединение изоляционного слоя при демонтаже съемных креплений обеспечивает автоматический возврат топлива в резервуар, что предотвращает его разлив и гарантирует экологическую безопасность.
  • Инновационная конструкция контрольного клапана: установка «в открытую» облегчает проверку на линии и обслуживание.
Погружные турбинные насосы Red Jacket 4”
Мощность, лс 0.75 1.5 1.5 x 4 2.0
Стандартные версии
Быстро налаживаемые модели P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Артикул 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Модели фиксированной длины P75U17-3 RJ P150U17-3 RJ X4P150U17 RJ P200U17-4 RJ
Артикул 410177-014 410177-011 410177-012 410177-013
Совместимость с сортами топлива Дизель, Бензин 100%, Бензин 80% с 20% содержанием этанола, метанола, МТАЭ, ЭБТЭ или МТБЭ
Функциональные характеристики
Скорость потока при 0.7 Бар (бензин)l 200 л/мин 300 л/мин 220 л/мин 330 л/мин
Статическое давление (бензин) 2.4 Бар 2.5 Бар 2.8 Бар 3.1 Бар
Монтажные требования
Электропитание 3-фазное, 50Гц, 380 – 415 В переменного тока
ДКЗ насоса 100 мм над входным каналом
Сертификация
ATEX II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Специальные условия для безопасного использования См. руководство 577014-049 по установке, требованиям по эксплуатации и обслуживания
Замена на месте для старых моделей
Доступно для старых одно- и 3-фазных моделей (см. актуальный прайс-лист)
style switcher






style switcher

Погружной турбинный насос Red Jacket® AG

Серия погружных насосов Red Jacket® AG основана на модели Red Jacket® и специально разработана с учетом агрессивных сред, таких как альтернативное топливо.

Red Jacket® AG совместим с концентрациями этанола и метанола почти на 100%, МТБЭ, ЭТБЭ или МТАЭ почти на 20%, имеет сертификаты по UL79A и UL79B для использования возобновляемого биотоплива.



Погружные турбинные насосы Red Jacket 4”
Мощность, лс 0.75 1.5 1.5 x 4 2.0
Стандартные версии
Быстро налаживаемые модели P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Артикул 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Совместимость с сортами топлива Дизель, Бензин 100%, Бензин 80% с 20% содержанием этанола, метанола, МТАЭ, ЭБТЭ или МТБЭ
Функциональные характеристики
Скорость потока при 0.7 Бар (бензин)l 200 л/мин 300 л/мин 220 л/мин 330 л/мин
Статическое давление (бензин) 2.4 Бар 2.5 Бар 2.8 Бар 3.1 Бар
Монтажные требования
Электропитание 3-фазное, 50Гц, 380 – 415 В переменного тока
ДКЗ насоса 100 мм над входным каналом
Сертификация
ATEX II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Специальные условия для безопасного использования См. руководство 577014-049 по установке, требованиям по эксплуатации и обслуживания
Замена на месте для старых моделей
Доступно для старых одно- и 3-фазных моделей (см. актуальный прайс-лист)






Усовершенствованная конструкция

Install

Простота монтажа и обслуживания

Технология фиксированных оборотов снижает расходы на монтаж и предотвращает электрические и радиопомехи, создаваемые оборудованием АЗС. Интегрированные соединительные компоненты и клеммная коробка избавляют от необходимости заказа дополнительных компонентов и дальнейшей рационализации процессов.

Check

Сертификация

Линейка насосов Red Jacket – это сочетание различных решений, которые отвечают самым высоким мировым стандартам и требованиям местных регулирующих органов.


Усиленный контроль

Оптимизация скорости потока

При необходимости вы можете установить дополнительные насосы для оптимизации подачи топлива.

Связь с другими устройствами

Подсоединение к уровнемеру TLS-450PLUS для активации резервуаров на основе настроек параметров топлива в распределительных резервуарах.

Настраиваемый пользовательский доступ

Два насоса Red Jacket с высокой потребляемой мощностью для оптимизации потока топлива и возможности замены одного насоса другим.






style switcher

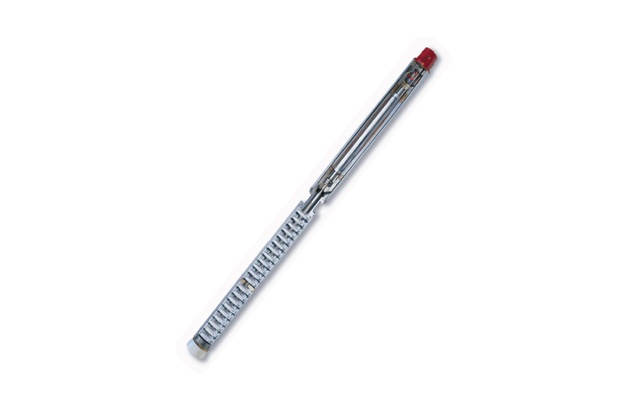

Серия LPG Premier

Самый эффективный способ перекачки СУГ

Нанос обеспечивает бесшумную заправку, поддержание высокой скорости отпуска топлива и устранение воздушных пробок. Дополнителные преимущества: перекачка СУГ на большие расстояния и гибкость в проектировании АЗС.

  •   Red Jacket Premier – Скорость потока 70 л/мин под давлением 7 бар
  •   Red Jacket Premier MidFlow - Скорость потока 100 л/мин под давлением 7 бар
  •   Red Jacket Premier HiFlow - Скорость потока 150 л/мин под давлением 7 бар

Red Jacket Premier

  • Базовая модель для применения на объектах с небольшой прокачкой.
  • Скорость потока 70 литров в минуту под давлением 7 бар.

Red Jacket Premier MidFlow

  • Для работы с СУГ с низком или средней скоростью потока.
  • Скорость потока 100 л/мин под давлением 7 бар.

Red Jacket Premier HiFlow

  • Модель для высокопроизводительных объектов, таких как ведомственные АГЗС и станции по наполнению газовых баллонов.
  • Скорость потока 150 л/мин под давлением 7 бар.
Модель Premier Premier MidFlow Premier HiFlow
Скорость потока под давлением 7 Барª 70 л/мин 100 л/мин 150 л/мин
Скорость потока при максимальном КПД 70 л/мин при 6.8 бар 130 л/мин при 5.8 бар 130 л/мин при 8.1 бар
Скорость потока под давлением 4 Барª 100 litre/min 170 Litre/min 190 litre/min
Мотор В переменного тока 380-415 380-415 380-415
Гц 50 50 50
лс 3 3 5
кВт 2.2 2.2 3.7
Кол-во ступеней 21 17 24
Длина, мм 1506 1506 1896
Вес, кг 39 39 48
