Pompe sommerse Red Jacket

Pompe sommerse a turbina
Serie Red Jacket®

Pietra angolare dell'infrastruttura di alimentazione, le pompe
sommerse a turbina della serie Red Jacket® rappresentano la base che definisce lo
standard nelle applicazioni di rifornimento ad alta produttività e ad alta affidabilità.

Richiesta preventivo



Pompe sommerse Red Jacket®

Red Jacket STP

Red Jacket AG STP



Red Jacket LPG Premier

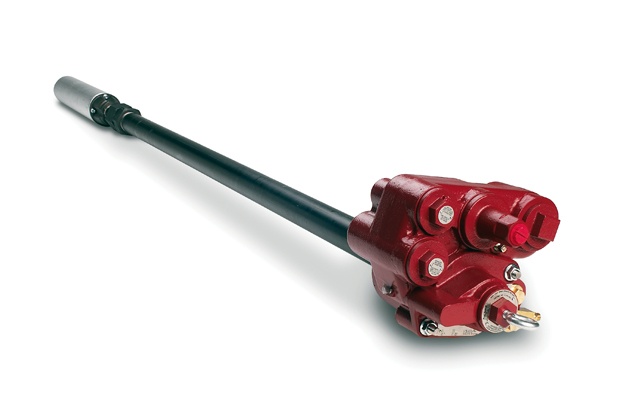

STP Red Jacket®

L'STP Red Jacket è la pompa sommersa per carburante più installata al mondo. Questo perché Red Jacket continua a garantire i più alti livelli di efficienza e di erogazione del settore, a fronte del minor consumo energetico. Dal 1878, Red Jacket ha consolidato una tradizione all'insegna dell'affidabilità e della qualità, proponendo pompe costruite per durare.

Vasta gamma di opzioni
Versioni trifase/50 Hz da ¾, 1½ o 2 HP, per adattarsi a un'ampia gamma di applicazioni e configurazioni.

Tecnologia a pressione
Minore sollecitazione di tubazioni e parti mobili ridotte rispetto al sistema di aspirazione equivalente, senza rischio di intrappolamento del vapore.

Portata costante
Pompaggio efficiente del carburante su distanze maggiori e a temperature e altitudini più elevate.

Linea di perdita integrata
Linea di perdita meccanica o elettronica controllata dal sistema di monitoraggio TLS, con spegnimento automatico per la massima protezione ambientale.

Estraibile dal design unico
Una volta rimossi, valvola di ritegno, rilevatore di perdite e cartuccia a sifone rimangono nel collettore e non richiedono la disconnessione.

Isolamento in caso di pericolo
La connessione elettrica viene automaticamente interrotta quando l'estraibile viene rimosso. Ciò significa che gli scarichi di carburante nel collettore e nelle tubazioni non isolati vengono inviati in sicurezza alla cisterna, evitando le fuoriuscite e riducendo i costi di assistenza.

Scarica prodotto verticale
Permette una connessione più semplice con la tubazione orizzontale e permette di utilizzare raccordi standard.

Porte a doppio sifone
Le due porte della cartuccia a sifone consentono la connessione a più sistemi. Il design unico consente di semplificare i collegamenti.

Valvola di ritegno bloccabile
Perette di rilasciare facilmente la pressione e di scaricare il prodotto non isolato nel collettore per convogliarlo in modo sicuro nella cisterna per scopi di test o manutenzione.

Design del motore all'avanguardia

  • Portate più elevate, minor consumo energetico e livelli superiori di sicurezza e affidabilità.
  • Portata superiore fino al 5% - Il design migliorato dell'alloggiamento dello statore e della presa offre percorsi di carburante più ampi.
  • Consumo energetico ridotto dell'8% - La progettazione del motore all'insegna di una maggiore efficienza comporta una riduzione dell'8% della potenza consumata.
  • Qualità superiore - Il processo di produzione dei motori di Red Jacket permette di migliorare la qualità, il che significa più tempo di esercizio della stazione rispetto ad altre pompe sommerse a turbina disponibili sul mercato.
  • Compatibilità universale: meno componenti da immagazzinare.
  • Affidabilità superiore - Design dei cuscinetti e isolamento migliorati garantiscono una maggiore durata del motore.
  • Maggiore sicurezza - La temperatura massima rimane a circa 125 gradi in meno rispetto ai modelli della concorrenza. La migliore separazione dei connettori soddisfa gli ultimi standard di antideflagrazione.

Design avanzato del collettore della testa della pompa

  • Installazione rapida, assistenza e test semplificati, standard di riferimento per sicurezza elettrica e ambientale:
  • Scatola isolata integrata del contattore - La scatola di connessione elettrica è integrata nel collettore ed è completamente isolata dal percorso del carburante.
  • Facilità di installazione ed assistenza - Nessuna regolazione per adattarsi al giogo; velocità di montaggio.
  • Aumento della sicurezza elettrica - Il giogo elettrico automatico si disconnette dopo aver rimosso i bulloni dell'estraibile.
  • Rispetto per l'ambiente - La rottura automatica della guarnizione dell'estraibile dopo la rimozione dei bulloni garantisce il ritorno automatico del carburante nella cisterna, proteggendo l'ambiente dalla contaminazione e i gestori del sito dalle responsabilità collegate.
  • Design innovativo della valvola di ritegno - L'impostazione "Open" facilita i test di linea e la manutenzione.
Pompe sommerse a turbina Red Jacket 4”
Potenza 0.75 1.5 1.5 x 4 2.0
Versioni standard
Modelli Quick-Set P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Numeri di parte 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Modelli a lunghezza fissa P75U17-3 RJ P150U17-3 RJ X4P150U17 RJ P200U17-4 RJ
Numeri di parte 410177-014 410177-011 410177-012 410177-013
Compatibilità carburante Diesel, 100% petrolio, 80% petrolio con 20% etanolo, metanolo, TAME, ETBE o MTBE
Specifiche di prestazioni
Portata a 0,7 bar con benzina 200 LPM 300 LPM 220 LPM 330 LPM
Pressione statica con petrolio 2.4 Bar 2.5 Bar 2.8 Bar 3.1 Bar
Requisiti di installazione
Alimentazione elettrica Trifase, 50Hz, 380 – 415 Volts AC
Prevalenza netta di aspirazione positiva (NPSH) richiesta 100 mm sopra l'ingresso della pompa
Certificazione
Omologazione ATEX II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Condizioni speciali per l'uso in sicurezza Vedere il manuale 577014-049 per i dettagli sui requisiti di installazione, funzionamento e manutenzione
Sostituzioni sul campo per i vecchi modelli STP
Per i vecchi modelli monofase e trifase sono disponibili unità pompe motore (UMP) di ricambio. Fare riferimento al listino prezzi UE corrente per i modelli Red Jacket
style switcher






style switcher

STP Red Jacket ® AG

Pietra angolare della vostra infrastruttura di rifornimento alternativa, le pompe sommerse a turbina della serie Red Jacket® AG sono realizzate sulla base del modello Red Jacket® e sono appositamente progettate per garantire la massima flessibilità nel duro ambiente dei carburanti alternativi.

L'STP Red Jacket® AG è compatibile con concentrazioni di etanolo o metanolo fino al 100% e con concentrazioni di MTBE, ETBE o TAME fino al 20%. Oltre a questo è omologata UL79A e UL79B per l'uso con biocarburanti rinnovabili.



Pompe sommerse a turbina Red Jacket 4”
Potenza 0.75 1.5 1.5 x 4 2.0
Versioni standard
Modelli Quick-Set P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Numeri di parte 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Compatibilità carburante Diesel, 100% Petroleum, 80% Petroleum with 20% Ethanol, Methanol, TAME, ETBE, or MTBE
Specifiche di prestazioni
Portata a 0,7 bar con benzina 200 LPM 300 LPM 220 LPM 330 LPM
Pressione statica con petrolio 2.4 Bar 2.5 Bar 2.8 Bar 3.1 Bar
Requisiti di installazione
Alimentazione elettrica Trifase, 50Hz, 380 – 415 Volts AC
Prevalenza netta di aspirazione positiva (NPSH) richiesta 100 mm sopra l'ingresso della pompa
Certificazione
Omologazione ATEX II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Condizioni speciali per l'uso in sicurezza Vedere il manuale 577014-049 per i dettagli sui requisiti di installazione, funzionamento e manutenzione
Sostituzioni sul campo per i vecchi modelli STP
Per i vecchi modelli monofase e trifase sono disponibili unità pompe motore (UMP) di ricambio. Fare riferimento al listino prezzi UE corrente per i modelli Red Jacket






Design avanzato

Install

Facilità di installazione e riparazione

La tecnologia a velocità fissa riduce i costi di installazione ed evita interferenze elettriche con ATG, POS, videocamere e interfoni. Le pompe Red Jacket sono inoltre dotate di giogo e scatola di giunzione integrati, evitando il ricorso a componenti esterni e semplificando ulteriormente il processo di installazione.

Check

Certificazione di sicurezza globale

Le pompe sommerse a turbina del portafoglio Red Jacket contengono una varietà di soluzioni concepite per soddisfare gli standard globali e sono omologate da tutti i principali enti normativi.


Controlli avanzati

Ottimizzazione della portata

Possibilità di monitorare la domanda nel sito e mettere in funzione pompe aggiuntive per garantire una portata di carburante ottimale in tutte le condizioni.

Connettività

Possibilità di connettersi a TLS-450PLUS per attivare le cisterne in base ai parametri del combustibile facilmente impostabili nei serbatoi collettorizzati.

Accesso utente personalizzato

Possibilità di collettorizzare tra loro due STP Red Jacket in siti ad alta domanda per garantire a portate e capacità delle pompe di sostenersi a vicenda.






style switcher

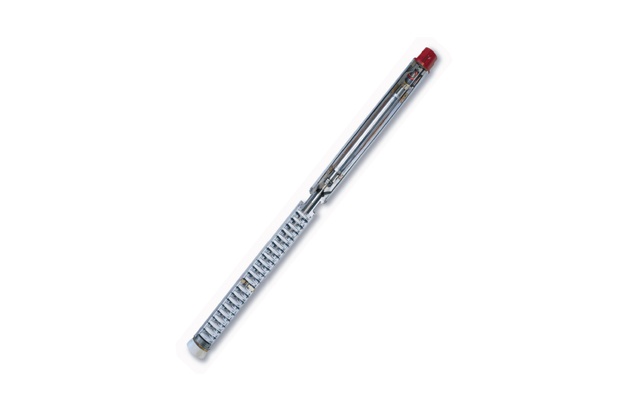

Gamma LPG Premier

Il modo più efficace per pompare GPL

Possibilità di ottimizzare la portata in modo silenzioso per migliorare l'esperienza d'uso, pompare GPL su distanze maggiori, aumentare la flessibilità nella progettazione delle stazioni ed evitare le condizioni di intrappolamento del vapore.

  •   Red Jacket Premier - Portata 70 litri al minuto a 7 bar
  •   Red Jacket Premier MidFlow - Portata 100 litri al minuto a 7 bar
  •   Red Jacket Premier HiFlow - Portata 150 litri al minuto a 7 bar

Red Jacket Premier

  • Opzione di livello base per requisiti di portata inferiori.
  • Portata di 70 litri al minuto a 7 bar.

Red Jacket Premier MidFlow

  • Per applicazioni di rifornimento GPL con requisiti di portata da bassi a intermedi.
  • Portata di 100 litri al minuto a 7 bar.

Red Jacket Premier HiFlow

  • Per installazioni di maggiore capacità quali impianti di rifornimento di veicoli commerciali e impianti di riempimento di bombole.
  • Portata di 150 litri al minuto a 7 bar.
Modello Premier Premier MidFlow Premier HiFlow
Portata a 7 bar" 70 l/min 100 l/min 150 l/min
Portata alla massima efficienza 70 l/min a 6,8 bar 130 l/min a 5,8 bar 130 l/min a 8,1 bar
Portata a 4 bar" 100 l/min 170 l/min 190 l/min
Motore VCA 380-415 380-415 380-415
Hz 50 50 50
HP 3 3 5
KW 2.2 2.2 3.7
Stadi della pompa 21 17 24
Unità di lunghezza (mm) 1506 1506 1896
Unità di peso (kg) 39 39 48
