Die versenkbaren Druckpumpen der Reihe Red Jacket®

Red Jacket STP

Red Jacket AG STP



Red Jacket LPG Premier

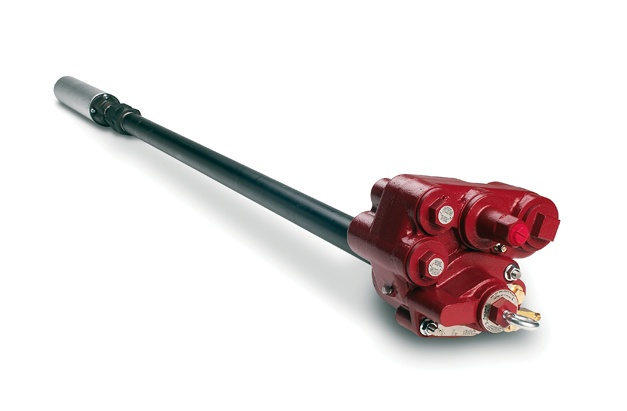

Die Red Jacket®-STP

Die Red Jacket STP ist die am häufigsten installierte versenkbare Kraftstoffpumpe der Welt Dies liegt daran, dass Red Jacket weiterhin die höchste Effizienz und den Kraftstoffdurchfluss sowie den geringsten Stromverbrauch in der Branche bietet. Seit 1878 setzt Red Jacket unsere Tradition fort, eine hochwertige, zuverlässige Pumpe zu bauen, die VON DAUER ist.

Umfangreiche Sortimentsoptionen
¾-, 1½- oder 2-HP-Versionen 3-phasig/50 Hz für ein breites Anwendungsspektrum und zahlreiche Standortkonfigurationen.

Drucktechnologie
Weniger Rohrleitungsarbeiten und weniger bewegliche Teile als ein vergleichbares Saugsystem, ohne die Gefahr von Gassperren.

Einheitliche Durchflussleistung
Pumpen Sie Kraftstoff auch bei höheren Temperaturen und Höhen effizient über größere Entfernungen.

Integrierte Leitungsleckage-Erkennung
Mechanische oder elektronische Leitungsleckage-Erkennung, gesteuert durch TLS-Überwachungssystem mit automatischer Abschaltung für maximalen Umweltschutz.

Einzigartig gestaltete ausziehbare Komponenten
Nach dem Ausbau bleiben Rückschlagventil, Leckage-Erkennung und Siphonkartusche im Verteiler und müssen nicht abgeklemmt werden.

Gefahreneingrenzung
Die Stromversorgung wird automatisch unterbrochen, wenn das herausnehmbare Teil entfernt wird. Dies bedeutet, dass der Kraftstoff im Verteiler und in den nicht isolierten Rohrleitungen sicher in den Tank zurückgeführt wird. So werden Verschüttungs- und Wartungskosten gesenkt.

Vertikale Produktausgabe
Ermöglicht den einfachen Anschluss an horizontale Rohrleitungen mit Standard-Rohrverbindungen.

Zwei Siphonanschlüsse
Zwei Siphon-Kartuschenanschlüsse ermöglichen den Anschluss an mehrere Systeme. Das einzigartige Schwenkdesign ermöglicht einen einfacheren Anschluss.

Abschließbares Rückschlagventil
Hiermit können Sie leicht Druck sowie nicht isolierte Produkte im Verteiler ablassen und es sicher zu Prüf- oder Wartungszwecken in den Tank leiten.

Herausragendes Motorendesign

  • Höhere Durchflussleistungen, geringerer Stromverbrauch sowie mehr Sicherheit und Zuverlässigkeit.
  • Bis zu 5 % mehr Durchfluss – Das verbesserte Stator- und Buchsengehäusedesign ermöglicht größere Kraftstoffpfade.
  • 8 % weniger Stromverbrauch – Effizienteres Motordesign führt zu einer 8%igen Reduzierung der Wattleistung.
  • Höhere Qualität – Die Motorenherstellung von Red Jacket bietet eine verbesserte Qualität, was wiederum eine längere Betriebszeit bedeutet als bei anderen STPs auf dem Markt.
  • Universelle Kompatibilität – Weniger Teile müssen gelagert werden.
  • Verbesserte Verlässlichkeit – Das verbesserte Lagerkonzept und die bessere Isolierung sorgen für eine längere Lebensdauer des Motors.
  • Erhöhte Sicherheit – Die maximale Temperatur bleibt ca. 125 Grad kühler als bei Modellen von Mitbewerbern. Verbesserte Steckertrennung trifft auf neueste feuerfeste Standards.

Fortschrittliches Packverteiler-Design

  • Die schnelle Installation sowie die einfache Wartung und Prüfung setzen den Standard für Elektro- und Umweltsicherheit:
  • Eingebauter isolierter Baukasten – Das elektrische Anschlussgehäuse ist im Verteiler eingebaut und vollständig vom Kraftstoffpfad isoliert.
  • Einfache Installation und Wartung – Keine Anpassung an den Bügel erforderlich, Montage erfolgt schnell.
  • Verbesserte elektrische Sicherheit – Automatische Abschaltung des elektrischen Bügels nach Entfernen der ausziehbaren Schrauben.
  • Umweltfreundlich – Das automatische Brechen der abnehmbaren Dichtung beim Entfernen der Schrauben sorgt für einen automatischen Kraftstoffrücklauf in den Tank und schützt die Umwelt vor Verunreinigungen und die Eigentümer der Anlage vor damit verbundenen Haftungsansprüchen.
  • Innovatives Design des Prüfventils – „Offene“ Einstellung erlaubt einfachere Leitungstests und Wartung.
Red Jacket 4” Tauchfähige Turbinenpumpen
PS 0.75 1.5 1,5 x 4 2,0
Grundausführungen
Schnell einstellbare Modelle P75U17-3 RJ1/2/3 P150U17-3RJ2 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Teilenummern 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Modelle mit fester Länge P75U17-3 RJ P150U17-3 RJ X4P150U17 RJ P200U17-4 RJ
Teilenummern 410177-014 410177-011 410177-012 410177-013
Kraftstoffkompatibilität Diesel, 100 % Erdöl, 80 % Erdöl mit 20 % Ethanol, Methanol, TAME, ETBE oder MTBE
Leistungsangaben
Durchflussrate bei 0,7 Bar in Benzin 200 l/min 300 l/min 220 l/min 330 l/min
Statischer Druck in Erdöl 2,4 Bar 2,5 Bar 2,8 Bar 3,1 Bar
Installationsanforderungen
Stromversorgung 3-phasig, 50 Hz, 380 – 415 Volt Wechselspannung
Erforderliche NPSH (Haltedruckhöhe) 100 mm über Pumpeneintritt
Zertifizierung
ATEX-Zulassung II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Besondere Bedingungen für den sicheren Betrieb Ausführliche Informationen zur Installation, zum Betrieb und zur Wartung finden sich im Handbuch 577014-049.
Austausch vor Ort bei älteren STP-Modellen
Neue Ersatz-UMPs sind für alte 3-phasige und 1-phasige Modelle verfügbar. Siehe die aktuelle Red Jacket Preisliste für EU-Länder.
style switcher






style switcher

Die Red Jacket®-AG STP

Die versenkbaren Turbinenpumpen der Red Jacket® AG-Serie sind der Grundstein Ihrer alternativen Kraftstoffinfrastruktur, basieren auf dem Red Jacket®-Modell und sind speziell auf Widerstandsfähigkeit in widrigen Umgebungen ausgelegt.

Die Red Jacket® AG STP ist mit Ethanol- oder Methanolkonzentrationen bis zu 100% und MTBE-, ETBE- oder TAME-Konzentrationen bis zu 20% kompatibel. Sie ist UL79A- und UL79B-zertifiziert für den Einsatz mit erneuerbaren Biokraftstoffen.



Red Jacket 4” Tauchfähige Turbinenpumpen
PS 0.75 1.5 1,5 x 4 2,0
Grundausführungen
Schnell einstellbare Modelle P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Teilenummern 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Kraftstoffkompatibilität Diesel, 100 % Erdöl, 80 % Erdöl mit 20 % Ethanol, Methanol, TAME, ETBE oder MTBE
Leistungsangaben
Durchflussrate bei 0,7 Bar in Benzin 200 l/min 300 l/min 220 l/min 330 l/min
Statischer Druck in Erdöl 2,4 Bar 2,5 Bar 2,8 Bar 3,1 Bar
Installationsanforderungen
Stromversorgung 3-phasig, 50 Hz, 380 – 415 Volt Wechselspannung
Erforderliche NPSH (Haltedruckhöhe) 100 mm über Pumpeneintritt
Zertifizierung
ATEX-Zulassung II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Besondere Bedingungen für den sicheren Betrieb Ausführliche Informationen zur Installation, zum Betrieb und zur Wartung finden sich im Handbuch 577014-049.
Austausch vor Ort bei älteren STP-Modellen
Neue Ersatz-UMPs sind für alte 3-phasige und 1-phasige Modelle verfügbar. Siehe die aktuelle Red Jacket Preisliste für EU-Länder.






Fortschrittliches Design

Install

Einfache Installation und Wartung

Die Festgeschwindigkeitstechnologie reduziert Installationskosten und verhindert elektrische Störungen Ihrer Tankinhaltsmessung und Kasse. Red Jacket-Pumpen verfügen außerdem über eine integrierte Bügel- und Anschlussdose, wodurch externe Komponenten überflüssig werden und der Installationsprozess weiter optimiert wird.

Check

Globale Sicherheitszertifizierung

Das Red Jacket-Portfolio an versenkbaren Turbinenpumpen umfasst eine Vielzahl von Lösungen, die globalen Standards entsprechen und die von allen wichtigen Aufsichtsbehörden anerkannt sind.


Fortschrittliche Steuerung

Durchflussoptimierung

Überwachung Sie den Bedarf vor Ort und setzen Sie zusätzliche Pumpen ein, um unter allen Bedingungen einen optimalen Kraftstoffdurchfluss zu gewährleisten.

Konnektivität

Verbinden Sie sich mit Ihrem TLS-450PLUS, um auf Grundlage leicht einstellbarer Parameter verbundene Tanks zu versorgen.

Anpassbarer Benutzerzugang

Verteilen Sie zwei Red Jacket STPs an Standorten mit hoher Nachfrage, um sicherzustellen, dass die korrekte Durchflussleistung erzielt wird und die Pumpen sich gegenseitig unterstützen.






style switcher

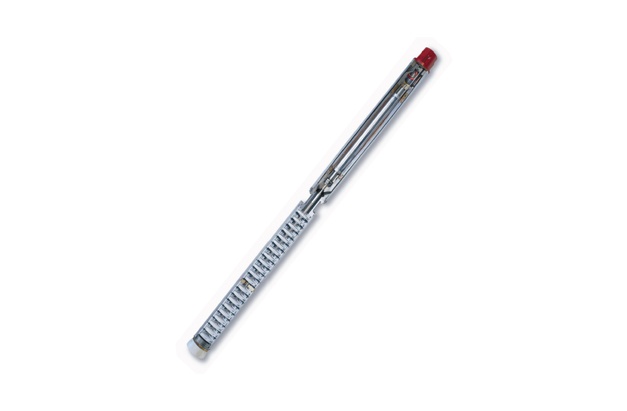

LPG Premier-Reihe

Die effizienteste Methode, LPG zu pumpen

Halten Sie optimale Durchflussmengen aufrecht, um das Kundenerlebnis zu verbessern, pumpen Sie Flüssiggas über größere Entfernungen, gewinnen Sie Flexibilität bei der Auslegung von Stationen und vermeiden Sie Gassperren.

  •   Red Jacket Premier – Durchflussleistung von 70 Litern pro Minute bei 7 bar.
  •   Red Jacket Premier MidFlow – Durchflussleistung von 100 Litern pro Minute bei 7 bar.
  •   Red Jacket Premier HiFlow – Durchflussleistung von 150 Litern pro Minute bei 7 bar.

Red Jacket Premier

  • Einstiegsoption für niedrigere Durchflussanforderungen.
  • Durchflussleistung von 70 Litern pro Minute bei 7 bar.

Red Jacket Premier MidFlow

  • Für LPG-Betankungsanwendungen mit niedrigen bis mittleren Durchflussanforderungen.
  • Durchflussleistung von 100 Litern pro Minute bei 7 bar.

Red Jacket Premier HiFlow

  • Für Einrichtungen mit höherer Kapazität wie z. B. Nutzfahrzeugbetankungsanlagen und Flaschenfüllanlagen.
  • Durchflussleistung von 150 Litern pro Minute bei 7 bar.

Speziell gehärtete Motorlagerzapfen aus Edelstahl mit Lagern aus Kohlegraphitlegierung

Hydrodynamisch entworfener Einlass mit Gasaustrittsöffnungen zur Optimierung des Durchflusspfades.

Innovativer Flüssigkeitsstrom durch den Motor zur Kühlung und Schmierung

Laufräder und verriegelte Diffusoren aus Celcon (Acetel-Copolymere), die hydraulisch ausgeglichen sind, sorgen für einen leisen Betrieb und eine lange Lebensdauer.

Glatter Bronze-Lagerhalter zur Verbesserung der Strömung und Schwingungsdämpfung

Modell Premier Premier MidFlow Premier HiFlow
Durchflussrate bei 7 Bar" 70 l/min 100 l/min 150 l/min
Durchflussrate bei maximalem Wirkungsgrad 70 l/min bei 6,8 Bar 130 l/min bei 5,8 bar 130 l/min bei 8,1 bar
Durchflussrate bei 4 Bar" 100 l/min 170 l/min 190 l/min
Motor VAC 380-415 380-415 380-415
Hz 50 50 50
PS 3 3 5
kW 2.2 2.2 3.7
Pumpenstufen 21 17 24
Stücklänge (mm) 1506 1506 1896
Stückgewicht (kg) 39 39 48
