Red Jacket nedsenkbare pumpesystemer

Red Jacket®-serie med nedsenkbare turbinpumper

Hjørnesteinen i drivstoffinfrastrukturen din, Red Jacket® -serien
med nedsenkbare turbinpumper, er den grunnleggende modellen som setter
standarden for høy gjennomstrømming og høy pålitelighet ved drivstoffapplikasjoner.

Be om et pristilbud



Red Jacket® nedsenkbare pumpesystemer

Red Jacket® STP

Red Jacket® AG STP



Red Jacket® LPG Premier

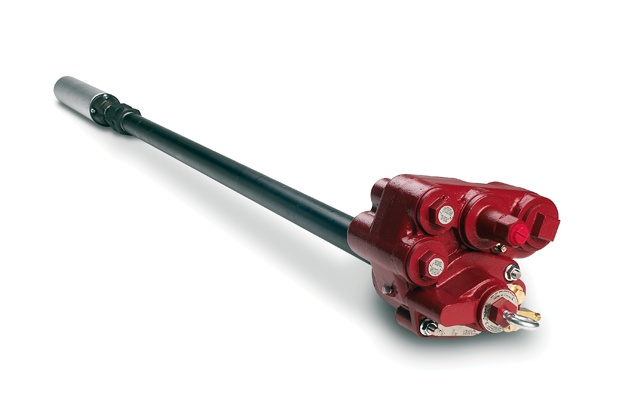

Red Jacket® STP

Red Jacket STP er verdens mest installerte nedsenkbare drivstoffpumpe. Det er fordi Red Jacket fortsetter å levere bransjens høyeste effektivitet og drivstoff-flyt, samt det laveste strømforbruket. Siden 1878 har Red Jacket fortsatt vår tradisjon med å bygge en pålitelig pumpe av høy kvalitet (BYGGET FOR Å VARE).

Omfattende utvalg av alternativer
¾-, 1½- eller 2 HP-versjoner 3-faset / 50Hz for å passe til et bredt spekter av bruksområder og områdekonfigurasjoner.

Trykkteknologi
Mindre rørarbeid og færre bevegelige deler enn tilsvarende sugesystem, uten risiko for damplås.

Konsekvent flytrate
Pump drivstoff effektivt over større avstander ved høyere temperaturer og høyder.

Integrert linjelekkasje
Mekanisk eller elektronisk linjelekkasje kontrollert av TLS-overvåkingssystem med automatisk avstengning, noe som gir topp miljøbeskyttelse.

Unikt utformet, ekstraherbar
Etter fjerning skal du kontrollere at ventilen, lekkasjedetektoren og hevertpatronen forblir i manifolden og ikke må kobles fra.

Fareisolering
Den elektriske forbindelsen blir automatisk brutt etter hvert som de ekstraherbare elementene hentes ut. Dette betyr at drivstoff i manifolden og uisolerte rørledninger sendes trygt tilbake til tanken for å forhindre søl og redusere servicekostnadene.

Vertikal produktlevering
Gjør det enklere å koble til horisontale rør ved bruk av standard rørdeler.

Doble hevertporter
To hevertpatronporter gjør det mulig å koble til flere systemer. Unik dreibar design gjør det enklere å koble til.

Låsbar kontrollventil
Enkelt å redusere trykk og drenere uisolerte produkter i manifolden og linjen trygt inn i tanken for testing eller vedlikehold.

Overlegen motorutforming

  • Høyere flytrater, lavere strømforbruk samt økt sikkerhet og pålitelighet.
  • Opptil 5 % økt flyt – forbedret stator- og beholderkabinettdesign gir større drivstoffbaner.
  • 8 % mindre strømforbruk – mer effektiv motordesign gir 8 % reduksjon i wattstyrke.
  • Bedre kvalitet – Red Jackets motorproduksjon gir forbedret kvalitet, noe som betyr at stasjonen får mer oppetid enn andre STP-er på markedet.
  • Universell kompatibilitet – færre deler på lager.
  • Forbedret pålitelighet – forbedret lagerdesign og oppgradert isolasjon gir lengre motorlevetid.
  • Økt sikkerhet – holder seg ved maksimal temperatur ca. 125 grader kjøligere enn konkurrerende modeller. Forbedret kontaktseparasjon oppfyller de nyeste standardene for flammesikkerhet.

Avansert pakningsmanifold-design

  • Rask installasjon, enkel service og testing, setter standarden for elektrisk og miljømessig sikkerhet:
  • Innebygd, isolert entreprenøreske – det elektriske koblingshuset er bygd inn i manifolden og er helt isolert fra drivstoffbanen.
  • Enkel å montere og betjene – ingen justering kreves for å montere åk. Rask montering.
  • Økt elektrisk sikkerhet – automatisk elektrisk åk kobles fra ved å fjerne uttakbare bolter.
  • Miljøvennlig – automatisk brudd på uttakbar tetning ved fjerning av bolt sikrer automatisk drivstoffdrenering tilbake til tanken, og beskytter miljøet mot kontaminering og områdets eiere mot erstatningsansvar.
  • Nyskapende design på kontrollventil – «Åpen»-innstillingen gjør det enklere å utføre linjetester og service.
Red Jacket 4" nedsenkbare turbinpumper
Hestekrefter 0.75 1.5 1,5 x 4 2,0
Standardversjoner
Hurtigsettmodeller P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Delenumre 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Modeller med fast lengde P75U17-3 RJ P150U17-3 RJ X4P150U17 RJ P200U17-4 RJ
Delenumre 410177-014 410177-011 410177-012 410177-013
Drivstoffkompatibilitet Diesel, 100 % petroleum, 80 % petroleum med 20 etanol, metanol, TAME, ETBE eller MTBE
Ytelsesspesifikasjoner
Gjennomstrømningshastighet ved 0,7 bar i bensin 200 LPM 300 LPM 220 LPM 330 LPM
Statisk trykk i petroleum 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Monteringskrav
Strømforsyning 3-faset, 50 Hz, 380–415 volt vs
Nødvendig NPSH (nødvendig trykkhøyde ved innløp) 100 mm over pumpeinnløp
Sertifisering
ATEX-godkjenning II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Spesielle betingelser for sikker bruk Håndbok 577014-049 inneholder detaljer om krav til montering, drift og vedlikehold
Felterstatninger for eldre STP-modeller
Nye erstatnings-UMP-er er tilgjengelig for eldre 3-fase- og énfase-modeller – se gjeldende EU-prisliste for Red Jacket
style switcher






style switcher

Red Jacket® AG STP

Red Jacket® AG STP-serien er hjørnesteinen i den alternative drivstoffinfrastrukturen. De nedsenkbare turbinpumpene er bygget på fundamentet til Red Jacket®-,og er spesialdesignet for bestandighet i det tøffe alternative drivstoffmiljøet.

Red Jacket® AG STP er kompatibel med etanol- eller metanolkonsentrasjoner på opptil 100 % og MTBE, ETBE eller TAMME-konsentrasjoner på opptil 20 %. Den er også UL79A og UL79B-sertifisert for bruk med fornybare biodrivstoffer.



Red Jacket 4" nedsenkbare turbinpumper
Hestekrefter 0.75 1.5 1,5 x 4 2,0
Standardversjoner
Hurtigsettmodeller P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Delenumre 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Drivstoffkompatibilitet Diesel, 100 % petroleum, 80 % petroleum med 20 etanol, metanol, TAME, ETBE eller MTBE
Ytelsesspesifikasjoner
Gjennomstrømningshastighet ved 0,7 bar i bensin 200 LPM 300 LPM 220 LPM 330 LPM
Statisk trykk i petroleum 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Monteringskrav
Strømforsyning 3-faset, 50 Hz, 380–415 volt vs
Nødvendig NPSH (nødvendig trykkhøyde ved innløp) 100 mm over pumpeinnløp
Sertifisering
ATEX-godkjenning II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Spesielle betingelser for sikker bruk Håndbok 577014-049 inneholder detaljer om krav til montering, drift og vedlikehold
Felterstatninger for eldre STP-modeller
Nye erstatnings-UMP-er er tilgjengelig for eldre 3-fase- og énfase-modeller – se gjeldende EU-prisliste for Red Jacket






Avansert design

Install

Enkel å installere og betjene

Teknologi for fast hastighet kutter ned installasjonskostnader og unngår elektrisk interferens med ATG, POS, kamera og intercom. Red Jacket-pumper har også en integrert åk- og koblingsboks, og eliminerer behovet for eksterne komponenter samtidig som de ytterligere effektiviserer installasjonsprosessen.

Check

Global sikkerhetssertifisering

Red Jacket-porteføljen av nedsenkbare turbinpumper inneholder en rekke løsninger for å overholde globale standarder, og anerkjennes av alle viktige tilsynsorganer.


Avanserte kontroller

Flytoptimering

Overvåk etterspørselen på området og sett opp ekstra pumper for å sikre optimal drivstoff-flyt ved alle behovsforhold.

Tilkoblingsmuligheter

Koble til din TLS-450PLUS for å aktivere tanker, basert på enkelt innstilte drivstoffparametere i manifoldtanker.

Tilpasset brukertilgang

Dupliser sammen to Red Jacket STP på områder med høy etterspørsel for å sikre flythastigheter og muligheten for at pumper kan støtte hverandre.






style switcher

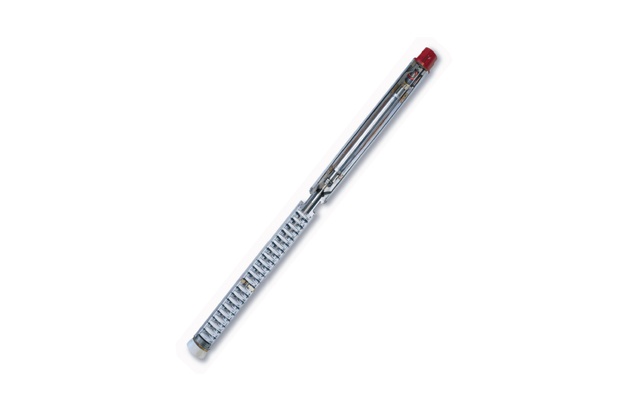

LPG Premier-utvalg

Den mest effektive måten å pumpe LPG på

Oppretthold optimale flythastigheter i det stille for å forbedre kundeopplevelsen, pumpe LPG over større avstander, oppnå fleksibilitet i stasjonsdesign og eliminere damplåsforhold.

  •   Red Jacket Premier – flytrate 70 liter i minuttet ved 7 bar
  •   Red Jacket Premier MidFlow – flytrate 100 liter i minuttet ved 7 bar
  •   Red Jacket Premier HiFlow – flytrate 150 liter i minuttet ved 7 bar

Red Jacket Premier

  • Alternativ på inngangsnivå ved lavere krav til flytrate.
  • Flytrate 70 liter i minuttet ved 7 bar.

  • For bruk ved LPG-påfylling med lavt til middels flytkrav.
  • Flytrate 100 liter i minuttet ved 7 bar.

Red Jacket Premier HiFlow

  • For installasjoner med høyere kapasitet, for eksempel anlegg for påfylling av kommersielle kjøretøy og flaskepåfylling.
  • Flytrate 150 liter i minuttet ved 7 bar.

Særlig herdede motorlagerakseltapper konstruert av rustfritt stål med karbongrafitt-legering

Hydrodynamisk designet innløp med damputslippshull for å optimere flytbanen

Innovativ væskeflyt gjennom motor med tanke på kjøling og smøring

Løpehjul og forriglede diffusorer støpt av Celcon (Acetel-kopolymer), hydraulisk balansert med tanke på stille drift og lang levetid

Lagerholder i glattet bronse for å forbedre flyt og dempe vibrasjoner

Modell Premier Premier Mid Flow Premier HiFlow
Gjennomstrømningshastighet ved 7 bar 70 liter/min 100 liter/min 150 liter/min
Gjennomstrømningshastighet ved maksimum effekt 70 liter/min ved 6,8 bar 130 liter/min ved 5,8 bar 130 liter/min ved 8,1 bar
Gjennomstrømningshastighet ved 4 bar 100 liter/min 170 liter/min 190 liter/min
Motor Vvs 380-415 380-415 380-415
Hz 50 50 50
Hp 3 3 5
KW 2.2 2.2 3.7
Pumpefaser 21 17 24
Enhetslengde (mm) 1506 1506 1896
Enhetsvekt (kg) 39 39 48
