Red Jacket® sistemi potapajućih pumpi

Potapajuće pumpe sa turbinom serije Red Jacket®

Kamen temeljac za vašu infrastrukturu prodaje goriva, serija Red Jacket® potapajućih pumpi sa turbinom je osnovni model koji postavlja standarde za visoku propusnost i visoku pouzdanost točenja goriva.

Zatražite ponudu



Red Jacket® sistemi potapajućih pumpi

Red Jacket® STP

Red Jacket® AG STP



Red Jacket® LPG Premier






Potapajuće pumpe sa turbinom Red Jacket® STP

Red Jacket STP je potapajuća pumpa za gorivo koja se najviše koristi u svetu. A to je zato što Red Jacket nastavlja da obezbeđuje najveću efikasnost i protok goriva u kombinaciji sa najnižom potrošnjom energije u industriji. Od 1878. godine, kompanija Red Jacket nastavlja tradiciju proizvodnje visoko kvalitetne i pouzdane pumpe koja je KONSTRUISANA DA TRAJE.

Opsežne opcije
¾, 1½ ili 2 HP verzije, 3-fazne/50Hz da odgovaraju širokom opsegu primena i konfiguracijama lokacije.

Tehnologija pritiska
Manje cevoovoda i manje pokretnih delova od istovrsnog usisnog sistema bez rizika od blokiranja pare.

Konstantan protok
Efikasno pumpanje goriva na većim rastojanjima pri višim temperaturama i većim nadmorskim visinama.

Integrisana linija curenja
Mehaničko ili elektronsko curenje linije kontroliše TLS sistem za nadzor sa automatskim isključivanjem radi maksimalne zaštite životne sredine.

Jedinstveno dizajniran za izvlačenje
Prilikom uklanjanja, nepovratni ventil, detektor curenja i sifonska patrona ostaju u priključnom bloku i ne zahtevaju odvajanje.

Izolacija opasnosti
Električna veza se automatski prekida kada se ukloni deo koji se izvlači. To znači da se gorivo u priključnom bloku i neizolovanom odvodnom cevovodu bezbedno vraća nazad u rezervoar sprečavajući prolivanje uz smanjenje troškova servisiranja.

Vertikalni ispust proizvoda
Omogućava lakšu vezu sa horizontalnim cevovodom pomoću standardnih cevnih priključaka.

Dvostruki sifonski priključci
Dva priključka sa sifonskom patronom dozvoljavaju priključivanje na više sistema. Jedinstveni obrtni dizajn dozvoljava lakše povezivanje.

Nepovratni ventil koji se može zaključati
Lagano otpustite pritisak i ispraznite neizolovani proizvod u priključnom bloku i bezbedno ga sprovedite do rezervoara za ispitivanje ili održavanje.

Vrhunski dizajn motora

  • Veći protok, manja potrošnja energije, povećana bezbednost i pouzdanost.
  • Protok povećan do 5% – poboljšani dizajn kućišta statora i priključnice za gorivo obezbeđuje veće putanje za gorivo.
  • 8% manja potrošnja energije – efikasniji dizajn motora dovodi do smanjenja potrošnje u vatima od 8%.
  • Bolji kvalitet – proizvodnja motora kompanije Red Jacket obezbeđuje poboljšani kvalitet, što znači duži ispravan rad stanice u odnosu na druge STP pumpe na tržištu.
  • Univerzalna kompatibilnost – manje delova za skladištenje.
  • Poboljšana pouzdanost – poboljšana konstrukcija ležaja i nadograđena izolacija doprinose dužem veku trajanja motora.
  • Povećana bezbednost – maksimalna temperatura ostaje ~125 stepena manja u odnosu na konkurentne modele. Poboljšano odvajanje konektora zadovoljava najnovije standarde otpornosti na plamen.

Napredni dizajn kompaktnog priključnog bloka

  • Brza instalacija, jednostavno servisiranje i ispitivanje, a postavlja i standarde za električnu i ekološku bezbednost:
  • Ugrađena izolovana kutija za izvođače radova – kućište električnog priključka je ugrađeno u priključni blok i u potpunosti je izolovano od putanje goriva.
  • Lako se instalira i servisira – nije potrebno podešavanje za ugradnju spone, montiranje je brzo.
  • Povećana električna bezbednost – automatska električna spona se isključuje nakon uklanjanja zavrtnjeva koji se mogu izvaditi.
  • Ekološki prihvatljiv – automatsko rastavljanje odvojivog zaptivača po uklanjanju zavrtnja obezbeđuje automatsko ispuštanje goriva u rezervoar, štiteći okolinu od zagađenja i vlasnika lokacije od odgovornosti.
  • Inovativni dizajn nepovratnog ventila – „otvorena“ postavka olakšava ispitivanje i servisiranje linije.

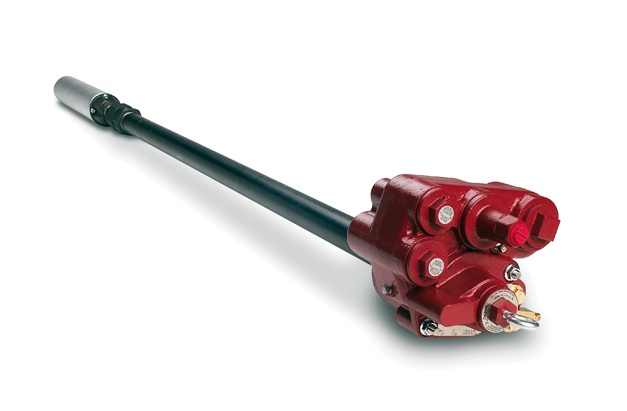

Red Jacket 4” potapajuća pumpa sa turbinom
Konjska snaga 0.75 1.5 1,5 x 4 2,0
Standardna verzija
Modeli koji se brzo postavljaju P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Brojevi delova 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Modeli sa fiksnom dužinom P75U17-3 RJ P150U17-3 RJ X4P150U17 RJ P200U17-4 RJ
Brojevi delova 410177-014 410177-011 410177-012 410177-013
Kompatibilnost goriva Dizel, 100% nafta, 80% nafta sa 20% etanola, metanola, TAME, ETBE ili MTBE
Specifikacije performansi
Protok u benzinu pri pritisku od 0,7 bara 200 LPM 300 LPM 220 LPM 330 LPM
Statički pritisak u nafti 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Instalacioni zahtevi
Električno napajanje 3-fazno, 50Hz, 380 – 415 volti AC
Potrebna NPSH (neto pozitivna usisna visina) 100 mm iznad ulaza u pumpu
Sertifikacija
ATEX potvrda II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Posebni uslovi za bezbedno korišćenje Za više informacija o instalaciji, radu i održavanju pogledajte priručnik 577014-049
Zamene na terenu za starije modele potapajuće pumpe sa turbinom (STP)
Novi zamenski UMP-ovi su dostupni za stare 3-fazne i jednofazne modele - pogledajte aktuelni EU cenovnik za Red Jacket
style switcher






style switcher

Potapajuća pumpa sa turbinom za alternativna goriva Red Jacket® AG STP

Kamen temeljac vaše infrastrukture za prodaju alternativnih goriva, serija AG Red Jacket® potapajućih pumpi sa turbinom izgrađena je na temeljima modela Red Jacket® i posebno je konstruisana kao otporna na teške uslove u snabdevanju alternativnim gorivima.

Potapajuća pumpa sa turbinom za alternativna goriva Red Jacket® AG STP je kompatibilna sa koncentracijama etanola ili metanola do 100% i koncentracijama MTBE, ETBE ili TAME do 20% i sertifikovana je u skladu sa UL79A i UL79B za upotrebu sa obnovljivim biogorivima.



Red Jacket 4” potapajuća pumpa sa turbinom
Konjska snaga 0.75 1.5 1,5 x 4 2,0
Standardna verzija
Modeli koji se brzo postavljaju P75U17-3 RJ1/2/3 P75U17-3 RJ1/2/3 X4P150U17 RJ1/2/3 P200U17-4 RJ1/2/3
Brojevi delova 410140-074/5/6 410141-076/7/8 410143-071/2/3 410142-051/2/3
Kompatibilnost goriva Dizel, 100% nafta, 80% nafta sa 20% etanola, metanola, TAME, ETBE ili MTBE
Specifikacije performansi
Protok u benzinu pri pritisku od 0,7 bara 200 LPM 300 LPM 220 LPM 330 LPM
Statički pritisak u nafti 2,4 bar 2,5 bar 2,8 bar 3,1 bar
Instalacioni zahtevi
Električno napajanje 3-fazno, 50Hz, 380 – 415 volti AC
Potrebna NPSH (neto pozitivna usisna visina) 100 mm iznad ulaza u pumpu
Sertifikacija
ATEX potvrda II 1/2 G EN15268 IIA T3 DEMKO 12 ATEX 1247797 X
Posebni uslovi za bezbedno korišćenje Za više informacija o instalaciji, radu i održavanju pogledajte priručnik 577014-049
Zamene na terenu za starije modele potapajuće pumpe sa turbinom (STP)
Novi zamenski UMP-i su dostupni za stare 3-fazne i jednofazne modele - pogledajte aktuelni EU cenovnik za Red Jacket






Napredni dizajn

Install

Jednostavan za instalaciju i servisiranje

Tehnologija fiksne brzine smanjuje troškove instalacije i izbegava električne smetnje na vašim ATG uređajima, POS terminalima, kamerama i interfonima. Pumpe Red Jacket imaju i integrisanu sponu i razvodnu kutiju tako da nisu potrebne spoljne komponente i dodatno pojednostavljuju proces instalacije.

Check

Sertifikat o globalnoj bezbednosti

Portfolio potapajućih pumpi sa turbinom kompanije Red Jacket sadrži raznovrsna rešenja koja su u skladu sa svetskim standardima i koja su priznata od strane svih glavnih regulatornih tela.


Napredne kontrole

Optimizacija protoka

Nadgledanje potražnje na lokaciji i postavljanje dodatnih pumpi da bi se obezbedio optimalni protok goriva u svim uslovima potražnje.

Konekcija

Povežite se sa svojim uređajem TLS-450PLUS da biste aktivirali rezervoare na osnovu jednostavno podešenih parametara goriva u rezervoarima sa priključnim blokom.

Prilagođeni pristup korisnika

Zajedno spojite priključne blokove dve potapajuće pumpe sa turbinom Red Jacket na lokacijama gde postoji velika potražnja, da biste obezbedili protok i mogućnost da se pumpe međusobno dopunjuju.






style switcher

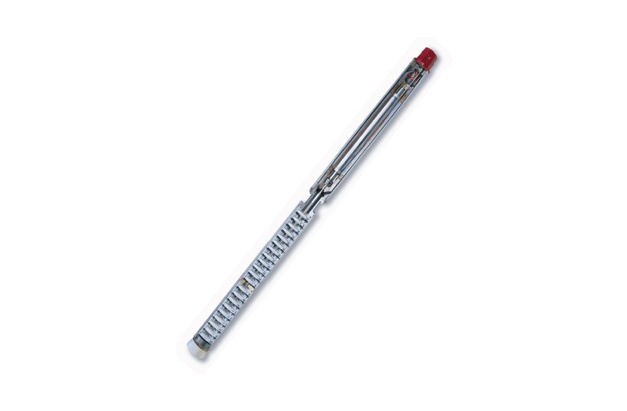

Asortiman za TNG Premier

Najefikasniji način za pumpanje TNG-a

Neprimetno održavajte optimalne protoke da biste poboljšali snabdevanje korisnika, pumpali TNG sa veće udaljenosti, obezbedili fleksibilnost u dizajnu stanice i eliminisali uslove blokiranja pare.

  •   Red Jacket Premier - brzina protoka 70 litara u minuti pri pritisku od 7 bara
  •   Red Jacket Premier MidFlow - brzina protoka 100 litara u minuti pri pritisku od 7 bara
  •   Red Jacket Premier HiFlow - brzina protoka 150 litara u minuti pri pritisku od 7 bara

Red Jacket Premier

  • Opcija početnog nivoa u uslovima sniženog protoka.
  • Brzina protoka 70 litara u minuti pri pritisku od 7 bara.

Red Jacket Premier MidFlow

  • Za dopune TNG-a u uslovima niskog i srednjeg protoka.
  • Brzina protoka 100 litara u minuti pri pritisku od 7 bara.

Red Jacket Premier HiFlow

  • Za instalacije sa većim kapacitetom kao što su postrojenja za punjenje komercijalnih vozila i postrojenja za punjenje boca.
  • Brzina protoka 150 litara u minuti pri pritisku od 7 bara.

Specijalno ojačani nosači ležaja motora konstruisani su od nerđajućeg čelika sa ležajevima od legure ugljenog grafita

Hidrodinamički dizajniran ulaz sa otvorima za izlaz pare za optimizaciju toka protoka

Inovativni protok tečnosti kroz motor za hlađenje i podmazivanje

Propeleri i međusobno spojeni difuzori izrađeni su od Celcon materijala (kopolimeri acetala) hidraulički izbalansirani za tihi rad i dug radni vek

Uglađeni bronzani držač ležajeva za poboljšanje protoka i prigušivanje vibracija

Model Premier Premier Mid Flow Premier HiFlow
Protok pri pritisku od 7 bara" 70 litara/min 100 litara/min 150 litara/min
Protok pri maksimalnoj efikasnosti 70 litara/min pri pritisku od 6,8 bara 130 litara/min pri pritisku od 5,8 bara 130 litara/min pri pritisku od 8,1 bara
Protok pri pritisku od 4 bara" 100 litara/min 170 litara/min 190 litara/min
Motor Vac 380-415 380-415 380-415
Hz 50 50 50
Ks 3 3 5
KW 2.2 2.2 3.7
Broj rotora pumpe 21 17 24
Dužina jedinice (mm) 1506 1506 1896
Težina jedinice (kg) 39 39 48
